Veremos como a través de un Ethernet Shield, se diseña una interfaz Web que permita señalar en grados la posición de un servo movido a través de un potenciometro.
- Una (1) Protoboard
- Un (1) Ethernet Shield
- Un (1) Servo
- Un (1) Potenciometro de 1kOhm
- Un (1) Arduino UNO
- Cable UTP

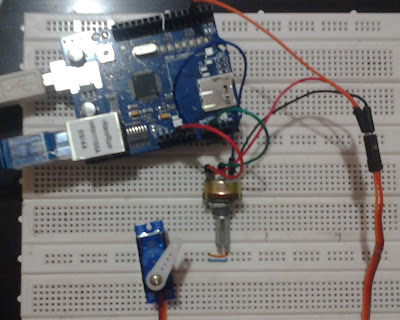

Diagrama del Montaje en la Protoboard:
- Paso UNO:
Escoger los elementos a implementar,
- Para este caso usaremos:
Ethernet Shild
Servo
Y Potenciometro
Se conecta la Ethernet Shild al Arduino,
- Paso DOS:
Se cablea el servo, el potenciometro y la LCD Shild.
!Eureka¡ a Probar...
Vídeo del Funcionamiento:
