Lab. 9

Descripción del Laboratorio:

Veremos como controlar a través de Arduino un Display LED de 7-Segmentos puestos en una protoboard, por medio de un IC 74HC595, para mostrar un número de 0 a 9, dependiendo de la posición del Potenciómetro.

Lista de los Elementos utilizados:

• Una (1) Protoboard
• Dos (2) Resistencias de 390 Ohmios
• Un (1) Display LED de 7-Segmentos Cátodo común
• Un (1) IC 74HC595
• Un (1) Potenciómetro
• Un (1) Arduino UNO
• Cable UTP

Diagrama del Montaje en la Protoboard:

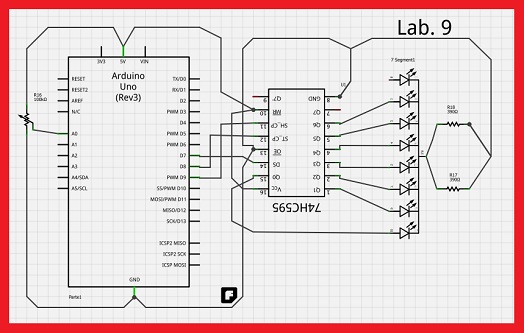

Diagrama Esquemático del Circuito:

Fotos del Montaje (paso a paso):

- Paso UNO:
Escoger los elementos a implementar,

- Paso DOS:

Colocar el Display 7 Segmentos al integrado IC 74HC595, de forma cual que los pines del display  (A-G), se conecten a los pines del integrado (Q0-Q7) respectivamente, los pines (Común) del display como es cátodo común entonces se envía a través de una resistencia a la tierra (GND).

- Paso Tres:

Conectar del integrado IC 74HC595 los pins 8 y 13 a tierra (GND), los pins 10 y 16 a 5v y el pin 14,12 y 11 a los pins del Arduino 7,8 y 9 respectivamente.

-Paso CUATRO:

Colocar el potenciómetro en la protoboard, y por consiguiente conectar pata(1) a 5v, pata(2) a A0 y pata(3) a GND del Arduino.

!Eureka¡ a Probar...

Vídeo del Funcionamiento:



Código Fuente en Arduino:



Anexo:
